Cod produs · FIRE-SENSOR-CASE-001

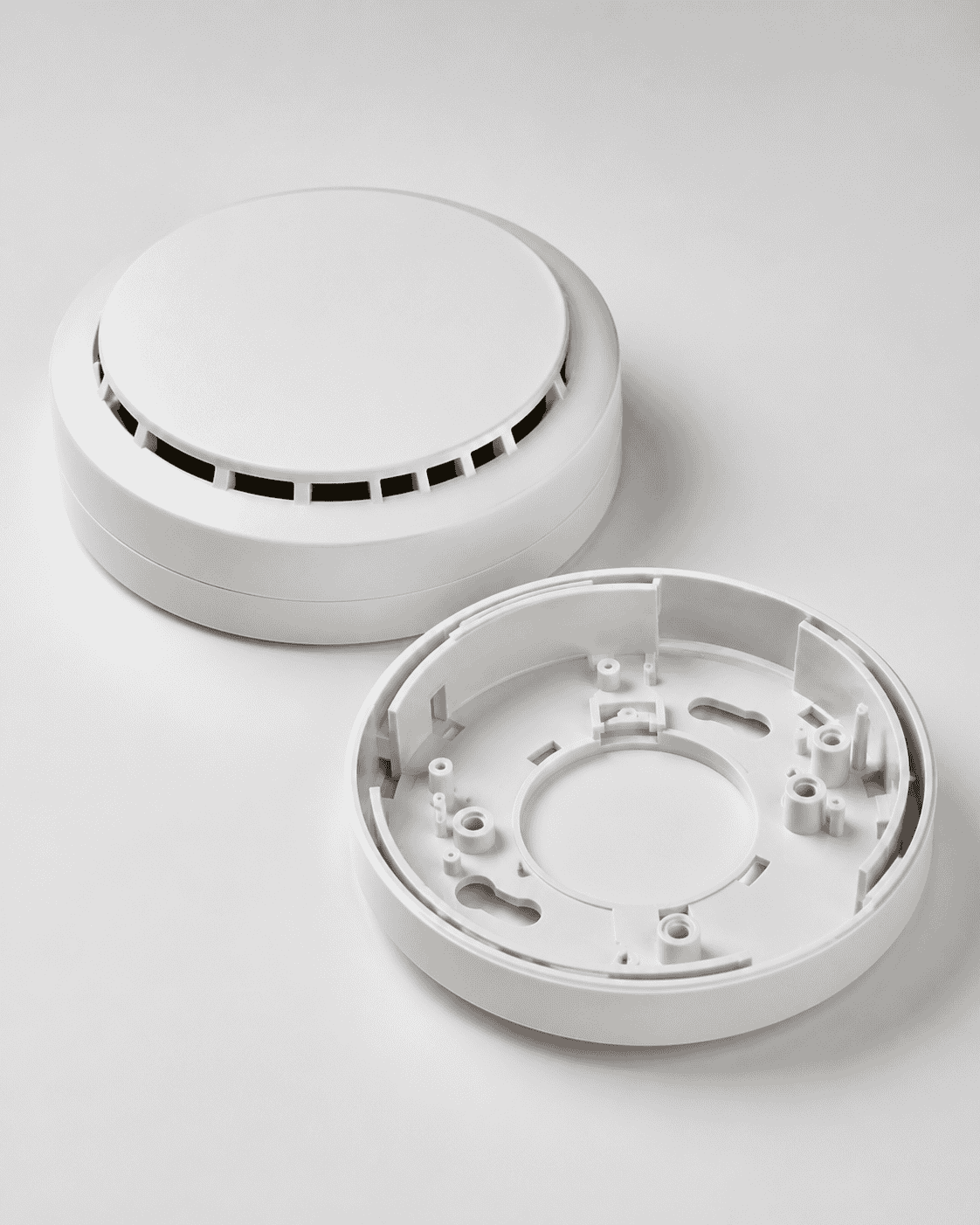

Carcasă Senzor Incendiu

Carcasă circulară din plastic injectat pentru detector de incendiu cu montare pe tavan, cu deschideri pentru senzori, LED de semnalizare și orificii de ventilație. Design compact și curat, conceput pentru vizibilitate minimă în spații rezidențiale și comerciale.

Categorie: Carcase de siguranță / electrice
Utilizator final: Instalatori sisteme de securitate / utilizatori finali rezidențial și comercial
Material recomandat: ABS
Greutate estimată: 45 – 70 g
Dimensiuni estimate: Ø 110 × 35 mm
Funcție: Carcasă protecție detector incendiu

Solicită Ofertă → ← Galerie Produse

Specificații Dimensionale

Dimensiuni și Grosimi de Perete

Diametru exterior	Ø 110 mm
Înălțime totală	35 mm
Grosime perete	1,8 – 2,2 mm
Deschideri ventilație	sloturi perimetrale sau orificii radiale
Orificiu LED	Ø 3 – 5 mm, față
Sistem fixare tavan	bayonet sau șuruburi, conform specificație

Greutate Estimată

Calcul Greutate per Material

ABS (interval)	45 – 70 g
PC-ABS ignifug (interval)	50 – 78 g
Estimare de lucru ABS	58 g

Estimările se bazează pe geometria de referință și pe densitățile tipice ale fiecărui material. Greutatea finală se va valida la prima injecție pilot.

Material Recomandat

Polimerul Potrivit pentru Aplicație

Recomandare principală

ABS

Stabilitate dimensională bună, suprafețe curate și calitate estetică pentru produse vizibile în spații locuite.

Alternativă

PC-ABS ignifug

Clasa de inflamabilitate UL94 V-0, recomandat pentru aplicații unde normele impun material ignifug.

Caracteristici de Design

Detalii Constructive

Corp circular cu capac frontal detașabil prin bayonet
Sloturi de ventilație perimetrale pentru circularea aerului la senzor
Orificiu LED de semnalizare pe fața frontală
Bosaje interioare pentru PCB și componentele electronice
Sistem de prindere pe tavan: bayonet sau șuruburi
Etichetă de produs sau cod QR molded la cerere
Design discret, alb, adecvat pentru orice interior

Finisaj de Suprafață

Aspect și Texturi

Exterior	Finisaj mat fin, aspect curat și discret
Interior	Suprafață netedă pentru asamblare electronică
Culori	Alb RAL 9003 · Alb crem · la cerere

Recomandări de Mulabilitate

Pregătirea Piesei pentru Injecție

Grosime uniformă 1,8 – 2,2 mm pentru corp circular.
Sloturile de ventilație se execută cu miezuri fixe sau slidere.
Unghi de extragere 1,5 – 2° pe toate suprafețele verticale.
Sistemul bayonet necesită geometrie precisă și unghi de extragere adecvat.
Bosajele interioare cu nervuri de susținere pentru rezistență la însurubare.
Capacul frontal și corpul posterior se injectează separat.

Concept Matriță

Strategie de
Producție

Matriță recomandată

Matrițe separate pentru corp și capac frontal

Cavități la lansare

1 cavitate la lansare pentru fiecare piesă

Opțiune de scalare

Matrițe 2 cavități după validarea designului

Notă specială

Sloturile de ventilație pot necesita slidere radiale în funcție de geometrie

Conformitate

Cerințe de Calitate și Siguranță

✓

Material conform cerințelor EN 14604 și EN 54 pentru detectoare de fum

✓

Rezistență la flacără UL94 V-0 obligatorie pentru varianta ignifugă

✓

Testare la temperaturi de operare: −10°C până la +55°C

✓

Fără substanțe periculoase, conform RoHS și REACH

✓

Deschideri ventilație validate pentru sensibilitate optimă a senzorului

Carcasă pentru detectoare de incendiu

Contactează-ne cu specificațiile senzorului și cerințele de certificare. Răspundem în 48 de ore.
